用 途

RX-*/0.4A-Q系列壁挂式调压箱应用于中低压一级输配系统作楼栋或公服用户调压。使用于天然气、人工煤气、液化石油气。符合GB27790-2011《城镇燃气调压箱》标准。进口压力范围 P1 :0.05-0.4KPa出口压力范围 P2 : 1-15KPa（80Q）

稳压精度等级 ：AC5

关闭压力等级 ：SG10

工作温度 ：-20~60℃

口径系列 ：DN25、DN40、DN50、DN80

 (QJ型只有DN25)

主要技术参数

内置过滤器，提高调压器的可靠性；

内置安全切断阀，当下游压力因故超压时，及时切断气源；

内置安全放散阀，对非故障（下游阀门快速关闭或湿度变化等暂时因素）出现的后压升高，进行部分排放避免切断阀频繁启动；

模块化结构，安装简单，维护方便；

主调节器有立式、卧式供用户选择；

外箱有不锈钢箱、喷塑箱、玻璃钢箱等供用户选择。

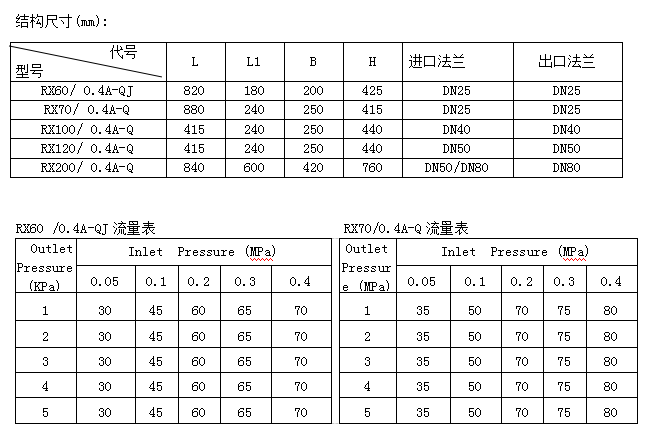

链接形式

RX-60/0.4 A-QJ：进出口法兰链接PN1.6MPa,DN25

RX-70/0.4 A-Q ：进出口法兰链接PN1.6MPa,DN25

RX-100/0.4 A-Q：进出口法兰链接PN1.6MPa,DN40

RX-120/0.4 A-Q：进出口法兰链接PN1.6MPa,DN50

RX-200/0.4 A-Q：进口法兰链接PN1.6MPa,DN50/DN80

出口法兰链接PN1.6MPa,DN80

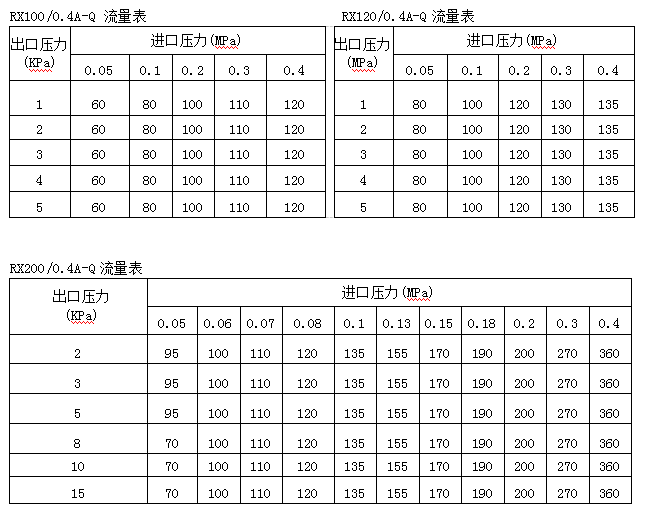

表中的流量是在标准状态下的天然气相对密度0.6时的流量。 其他燃气的流量应乘以换算系数：丙烷0.63；丁烷0.55；空气0.78；氮气0.79。
