商品介绍
SBS自粘防水卷材
.png)

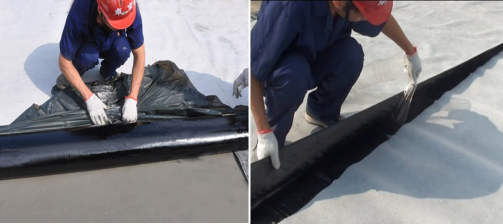

施工方法：
.png)

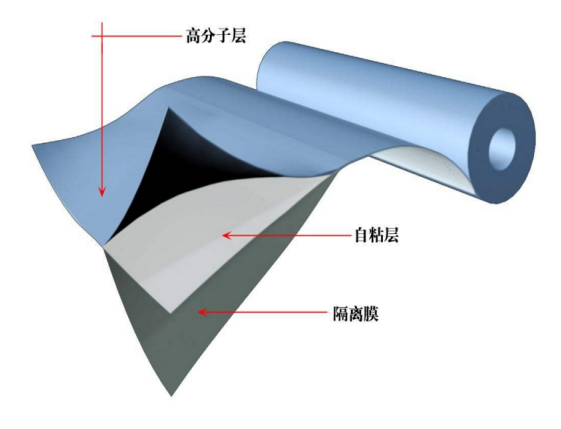

自粘防水卷材是一种以SBS等合成橡胶、增粘剂及优质道路石油沥青等配制成的自粘橡胶沥青为基料，强韧的高密度聚乙烯膜或铝箔作为上表面材料，可剥离的涂硅隔离膜或涂硅隔离纸为下表面防粘隔离材料制成的防水材料。

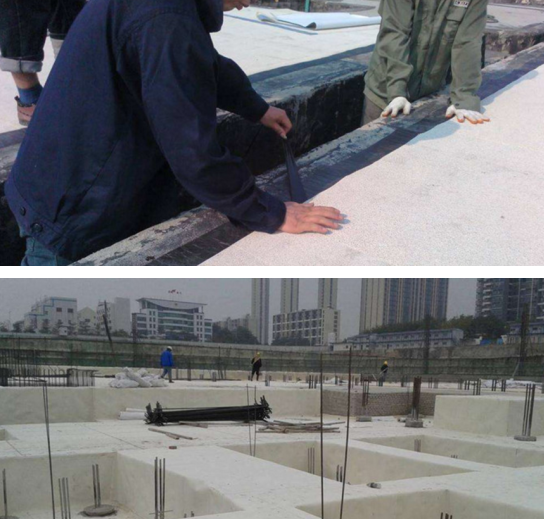

施工方法：
1.基层处理。防水层铺贴之前，所有其它工程必须施工完毕，然后清理基层。对基层的要求是平整、坚固，无松动、起砂、起鼓、凹凸和裂缝等现象。同时，基层应比较干燥，含水率不小于8%。
2.自粘防水卷材的铺贴。在基层先均匀涂刷石油系列基层处理剂一层。待基层处理剂干燥后，可涂刷胶粘剂，应一次涂刷均匀。将自粘防水卷材按预定位置放好后，开始铺贴，用胶粘剂粘平，干燥数分钟后用压辊压实。
3.自粘防水卷材的热熔施工。自粘防水卷材按预定位置放好，用液化气或气油喷灯加热基层和卷材底面，待表面沥青熔化一薄层后，边烘烤边向前滚动卷材。双层防水，卷材接缝必须按规定错开。如果卷材的厚度小于3mm或覆面材料为铝膜时不宜采用热熔施工法。
SBS改性沥青防水卷材
SBS改性沥青防水卷材，这种卷材具有很好的耐高温性能，可以在-25到+100℃度的温度范围内使用，有较高的弹性和耐疲劳性，以及高达150%的伸长率和较强的耐穿刺能力、耐撕裂能力。适合于寒冷地区，以及变形和振动较大的工业与民用建筑的防水工程。
施工方法：
施工前应清理基层缺陷，基层含水率不大于9%，涂刷专用底子油并充分干燥后再施工。具体工程施工以及细部构造应按照工程的防水设计、验收标准和施工规范进行。
●基层要求干燥、平整、干净、无尘土、无杂物、无油污、无苔斑，如有孔、洞、裂缝要用水泥砂浆填实，突出部分要凿平。
● 要逆风涂刷基层处理剂。
● 在基层表面和卷材表面涂胶粘剂，并预留搭接边以涂刷接缝胶。
● 铺贴卷材，并进行排气、压实。
● 进行搭接缝的粘贴。
KS塑性体（APP）改性沥青防水卷材
KS塑性体（APP） 改性沥青防水卷材是以无规聚丙烯（APP）或聚烯烃类高分子聚合（APAO/APO）等改性沥青做浸渍和涂盖材料，以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，上表面覆以聚乙烯膜、细沙、矿物片（粒）料等隔离材料所制成的可以卷曲的片状防水材料。
施工方法：
★ 抗拉强度高，延伸率大，较高的承受基层裂缝的能力。
★ 优良的耐高、低温性能，能适应一年四季的气温变化。耐低温性能优异（可达-25℃）。
★耐久性好，使用寿命长，可达30年。
★ 既可冷粘也可热熔，既可单层也可复层。
★ 高温不流淌、低温不脆裂、施工简便、无污染。
改性沥青化学耐根穿刺防水卷材
耐根穿刺防水卷材其中一种聚氯乙烯双面复合耐根穿刺防水卷材以铜胎基作为阻根防水层，具有长期的耐植物根(或根状茎)穿刺性能、粘结力强、稳定性好、低温柔性和耐热性好、耐化学腐蚀及抗辐射能力强，20多年来仍然表现出很好的阻根防水性能。
产品特点:
1、具有防水和阻止植物根穿透双重功能，长久保持防水功能。
2、采用进口化学阻根剂制成的改性沥青既耐植物根穿刺，又不影响植物正常生长，且对环境无污染。
3、可形成高强度防水层，抵抗压力水能力强，并耐穿刺、耐可破、耐撕裂、耐疲劳。
4、材料抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强。
5、优异的耐温性能，冷热地区均适用。
6、耐腐蚀、耐霉菌、耐候性好。
7、热熔法施工，施工方便且热接缝可靠耐久。
施工方法：
一、基层处理
1.防水基层必须清理干净，确保牢固、干燥、平滑(坦)。
2.施工面遇有凹凸不平的地方应先予以补平或磨平，棱角和内角也需事先磨(滚)圆。
3.将所有施工面完全涂布基层处理剂，待完全干燥。
二、节点细部附加防水层
一般细部如三面阴阳角、天沟、檐沟、变形缝等部位按相关规范增贴一层附加专用卷材。
三、普通防水层施工:热熔施工。
四、阻根防水层施工:热熔施工，施工方法同普通改性沥青防水卷材施工方法
KS湿铺/预铺自粘防水卷材（湿铺、预铺）
KS预铺、湿铺PY类自粘防水卷材是以长纤聚酯毡为胎基、合成橡胶和优质重交沥青为主料，配以活性助剂，以聚合物水泥砂浆为粘结层，构成复合防水系统，将防水层永久牢固地粘附于结构上。当使用预铺法施工时，与结构的现浇混凝土直接粘结，实现与建筑结构的完全满粘贴，形成完整密封的防水系统。
施工方法：
●冷施工、安全、环保：ZDA卷材复合防水系统直接使用聚合物水泥砂浆粘贴，配制简单，不污染环境，无火灾隐患。
●整体性好，卷材间的接缝严密可靠；防水层有较高的强度和一定的延伸性能；材料稳定性好、耐腐蚀性强、使用寿命长。
非沥青基自粘防水卷材
快速反应粘强力交叉膜自粘防水卷材是一种由特制的交叉层压高密度聚乙烯(HDPE)强力薄膜与优质的高聚物自粘橡胶沥青经特殊工艺复合而成的高性能、冷施工的自粘复合膜防水卷材，具有优异的尺寸稳定性，热稳定性，抗紫外线性能和双向耐撕裂性能。
施工方法：
●冷施工、安全、环保：ZDA卷材复合防水系统直接使用聚合物水泥砂浆粘贴，配制简单，不污染环境，无火灾隐患。
●整体性好，卷材间的接缝严密可靠；防水层有较高的强度和一定的延伸性能；材料稳定性好、耐腐蚀性强、使用寿命长。

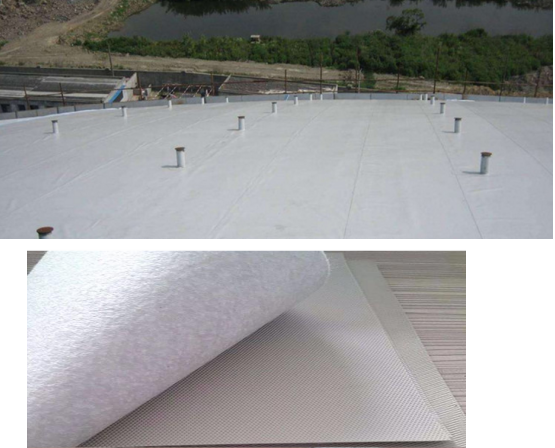

聚氯乙烯（PVC）防水卷材
聚氯乙烯(PVC)防水卷材是一种性能优异的高品质、高分子防水片材，经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂，通过挤出法生产成型的高分子防水卷材。
产品具有拉伸强度大、延伸率高、稳定性好、收缩率小、低温柔性好、抗老化性能好、耐根系穿透性能强、使用寿命长、是建设部重点推荐使用产品，特别是它宽幅达2．05米，从而为防水层减去许多接缝的隐患，而聚氯乙烯的热塑性赋予该卷材可热风焊接和机警固定的性能，从而彻底解决了一直困扰施工界因胶水性能不佳而引发的渗透漏问题。
施工方法：
结合PVC卷材特性使用，一般采用冷粘法＼空铺法＼机械固定法并配套独特的热风焊接工艺。复杂的防水施工部位，要以专用的配套。PVC特质配件组合施工。
聚乙烯丙纶防水卷材
高分子聚乙烯丙涤纶防水卷材是采用聚乙烯、高强丙纶无纺布，紫外线隔光剂、抗老化剂等高分子原料，由自动化生产线一次性挤出成型加工制成。卷材中间是防水层和抗老化层，上下两面是增强粘结层，牢固，可靠，无翘边，无空鼓，双层防水，是一种新型的防水材料。
施工方法：
·施工程序：验收找平层一清理基层一配制水泥粘合剂一做附加层一基层施工一保护层一养护。
·粘结前，先将卷材预铺开，找正，然后将卷材两端对折卷起，把配制好的水泥粘合剂倒入基层上，并用刮板均匀的刮开再将卷材向前推铺并及时用刮板排除在卷材内部的空气刮出多余粘结剂。卷材与找平层的粘结率≥85％。
·接缝做法：屋面防水接缝施工：隔汽层、防水层和附加层均采用搭接缝方法，用水泥粘合剂粘结，宽度为10crn。
EPDM三元乙丙橡胶防水卷材
三元乙丙橡胶防水卷材(简称EPDM卷材)系以三元乙丙橡胶掺入适量的丁基橡胶、硫化剂、促进剂、软化剂和补强剂等，经密炼、拉片过滤、挤出成型等工序加工而成。由于三元乙丙橡胶分子结构中的主链上没有双键，因此，当其受到臭氧、紫外线、湿热的作用时，主键上不易发生断裂，所以它有优异的耐气候性，耐老化性，而且抗拉强度高、延伸率大，对基层伸缩或开裂的适应性强，价值，重量轻，使用温度范围宽(在-40~+80℃范围内可以长期使用)，是一种高效防水材料。它还可冷施工，操作简便，减少环境污染，改善工人的劳动条件。市面上有硫化型与非硫化型之分。
施工方法：
屋面施工基层基本要求: A:基层需用1:2.5的水泥砂浆抺成20-30mm厚的找平层，应抺平压光、坚实牢固、平整、不起沙， 不得有凸凹、松动、鼓包、麻面等现象存在。其平整度应用2m长直尺检查，找平层与直尺之间的空隙不 得超过5mm. B: 找平层表面必须干燥，水泥沙浆应具有足够的强度，其含水率不超过9%。 C:找平层与突出屋面结构(女儿墙、烟囱等)的连接处及墙角处均应做成半径为20mm的圆弧形，落水口周围应做成略低的凹坑以便排水。 D:找平层的坡度及泛水应符合设计及有关规定要求。
