波茵空调加装模块 精装 B-52 带记忆
商品介绍：
1.压缩机工作时指示灯点亮
2.传感器故障时指示灯快速闪烁
3.采用螺钉式接线端子方式，使空调维修变得简单不复杂
4.配有3M双面胶，接线完毕，测试正常后粘在空调空间内壁
商品介绍
商品介绍：
1.压缩机工作时指示灯点亮
2.传感器故障时指示灯快速闪烁
3.采用螺钉式接线端子方式，使空调维修变得简单不复杂
4.配有3M双面胶，接线完毕，测试正常后粘在空调空间内壁
商品特点：
1.五种控制模式：自动、制冷、制热、除湿、通风
2.PG风机高、中、低三档电子调速
3.内置启动电容。双感温、冷暖型、智能化霜功能
4.带有辅助电加热，室外风机独立。保留断电记忆功能(可选择)
技术指南
1.压缩机工作时指示灯点亮
2.传感器故障时指示灯快速闪烁
3.采用螺钉式接线端子方式，使空调维修变得简单不复杂
4.配有3M双面胶，接线完毕，测试正常后粘在空调空间内壁
商品特点：
1.五种控制模式：自动、制冷、制热、除湿、通风
2.PG风机高、中、低三档电子调速
3.内置启动电容。双感温、冷暖型、智能化霜功能
4.带有辅助电加热，室外风机独立。保留断电记忆功能(可选择)
技术指南
请按接线示意图，将空调的各功能控制连接线连接到模块各接线端口上，并在通电前仔细检查核对是否有误
注：模块上各对应端子连线分别为：A：抽水 B：压縮机 C：电加热 D：零线 E：四通阀 F：内风机 G、H：启动电容 L：火线 M：外风机
【特别提醒】:哪怕有一处连接错误，都会造成模块的永久损坏。连接错误造成的损坏不在保修之内。

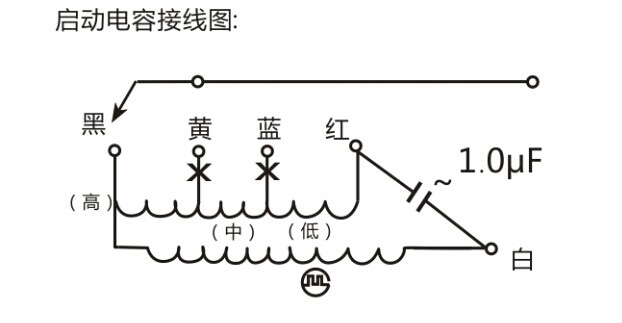

【特别注意】:抽头电机只接高速线，中速线、低速线不接。PG电机信号线不接示意图中导线颜色仅供参考
